[AWS] Terraform-aws-modules를 통한 EKS 구축 후 ALB 오작동 문제

문제 상황

회사에서 서비스를 위해 API 서버를 만든 뒤, AWS를 이용하여 서비스를 하기로 하였다. 현재 회사의 AWS 리소스들은 관리가 전혀 되고 있지 않은 상태이다보니, 서비스 레벨의 인프라는 Terraform 을 이용해 관리할 필요성이 있어 이를 기반으로 EKS 클러스터를 구축하는 작업을 진행하였다.

terraform-aws-modules/eks 모듈을 이용하여 EKS 클러스터를 구축하고 난 뒤, eks_managed_node_groups 을 지정하여 노드 그룹을 배포한 뒤 Kubernetes Manifest 파일들을 작성하여 디플로이먼트, 서비스 연결을 확인 한 뒤 최종적으로 Ingress 를 생성하여 AWS Application Load balancer 를 통해 연결을 시도하였으나 계속해서 503 에러가 뜨는 것을 확인하였다.

에러 메시지

$ kubectl logs <ingress-controller-name> -n kube-system
{"level":"error","ts":1643107355.1327415,"logger":"controller-runtime.manager.controller.targetGroupBinding","msg":"Reconciler error","reconciler group":"elbv2.k8s.aws","reconciler kind":"TargetGroupBinding","name":"k8s-monitor-promethe-e1f79f04c5","namespace":"monitor","error":"expect exactly one securityGroup tagged with kubernetes.io/cluster/dev for eni eni-0b6ed10e3b4d8b5c1, got: [sg-0b21ca401c50b3bad sg-0d450bf11239af6a2]"}

정확히 내가 본 메시지를 가져온 것은 아니고, 해결 방법을 찾기 위해 검색을 하던 중 거의 똑같은 메시지를 가져왔다. 핵심은 "error":"expect exactly one securityGroup tagged with kubernetes.io/cluster/dev for eni eni-0b6ed10e3b4d8b5c1, got: [sg-0b21ca401c50b3bad sg-0d450bf11239af6a2]" 이 부분인데 terraform-aws-modules/eks 내부에서 무언가 잘못하여 Security Group 을 여러개 생성해버려서 Ingress Controller 가 라우팅을 정상적으로 하지 못하는 상황이라고 판단이 되었다.

일반적으로 AWS Console 에서 직접 EKS 를 구축할 경우 "kubernetes.io/cluster/${local.cluster_name}" = "shared" "kubernetes.io/role/elb" = "1" 이런 태그들을 subnet, vpc 등에 주게 되는데 security group 에도 마찬가지로 태그를 지정해주어야 한다.

다음은 AWS 공식 가이드 부분이다.

Terraform Code

module "eks" {
  source = "terraform-aws-modules/eks/aws"
  cluster_name = local.cluster_name
  cluster_version = local.cluster_version

  cluster_endpoint_public_access = true

  cluster_addons = {
    coredns = {
      most_recent = true
    }

    kube-proxy = {
      most_recent = true
    }

    vpc-cni = {
      most_recent = true
    }
  }

  manage_aws_auth_configmap = true

  vpc_id = module.vpc.vpc_id
  subnet_ids = module.vpc.private_subnets

  eks_managed_node_groups = {
    nginx_node_group = {
      min_size = 1
      max_size = 4
      desired_size = 1
      instance_type = ["t3.medium"]
    },

    nginx_multi_node_group = {
      min_size = 2
      max_size = 4
      desired_size = 2
      instance_type = ["t3.medium"]
    },
  }
}

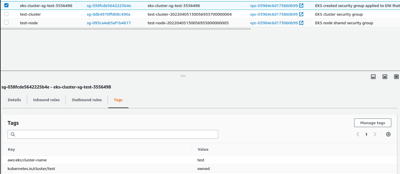

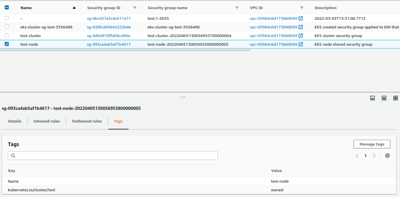

위 코드를 통해 생성한 EKS 클러스터의 경우 아래와 같이 불필요한 Security Group 이 생긴 것을 확인할 수 있었다.

그림과 코드상의 리소스 네임이 정확하게 일치하지 않지만, 같은 현상을 목격할 수 있을것이다. eks-cluster-sg-test-~ 시큐리티 그룹의 경우 EKS 자체에서 생성하는 SG 이며, test-node 의 경우 eks_managed_node_group 을 추가하면서 자체적으로 생성하는 것 같은데, 둘다 같은 kubernetes.io/cluster/test 테그를 가지고 있음을 확인할 수 있다.

해결 방안

위 테라폼 코드에 아래 한줄을 추가한다.

module "eks"{
  ...
  node_security_group_tags = {
     "kubernetes.io/cluster/${local.name}" = null
  }
}

위 코드를 통해 불필요하게 노드 그룹 태그로 인해 ALB 가 혼란을 격는 상황을 방지할 수 있다.
